(12)【公報種別】公開特許公報（Ａ）
(11)【公開番号】特開２０１４－１８５５０５（Ｐ２０１４－１８５５０５Ａ）
(43)【公開日】平成２６年１０月２日（２０１４．１０．２）
(54)【発明の名称】コンクリート等の石灰系水和反応構造体に発生するひび割れの補強を行う施工技術
(51)【国際特許分類】
E04G 23/02 (2006.01)
【ＦＩ】
E04G 23/02 B
【審査請求】未請求
【請求項の数】５
【出願形態】書面
【全頁数】３
(21)【出願番号】特願２０１３－８１６２１（Ｐ２０１３－８１６２１）
(22)【出願日】平成２５年３月２３日（２０１３．３．２３）
(71)【出願人】
【識別番号】５９６０７９３１２
【氏名又は名称】守谷 和夫
【住所又は居所】埼玉県所沢市三ヶ島３丁目７８３番地
(71)【出願人】
【識別番号】３９４０２３９７５
【氏名又は名称】小島 功
【住所又は居所】埼玉県さいたま市南区太田窪２１２６－１
(71)【出願人】
【識別番号】５１３０８７５４１
【氏名又は名称】鈴木 克和
【住所又は居所】東京都世田谷区桜丘４－１３－２０
(72)【発明者】
【氏名】守谷 和夫
【住所又は居所】埼玉県所沢市三ケ島３－７８３
(72)【発明者】
【氏名】小島 功
【住所又は居所】埼玉県さいたま市南区太田窪２１２６－１
【テーマコード（参考）】
2E176
【Ｆターム（参考）】
2E176 AA01 BB14 BB20
【課題】注入ノズルの数を減らしてしかも注入に対する信頼性の高い補修方法を提供する。
【解決手段】コンクリート等のひび割れの補強を行うに際し、高圧で空気を噴射してひび割れ内部の粉状物質を除去し接着剤の接着前作業を行う。次にひび割れ部の表面をテーピングにより密着封鎖する。そして注入の準備が終了してから、混合スパイラルノズルにエポキシ樹脂等の主剤と硬化剤を送り、ひび割れ部に接着剤を注入する。また必要に応じて加熱機器や振動発生器を装備しテープは除去しない。

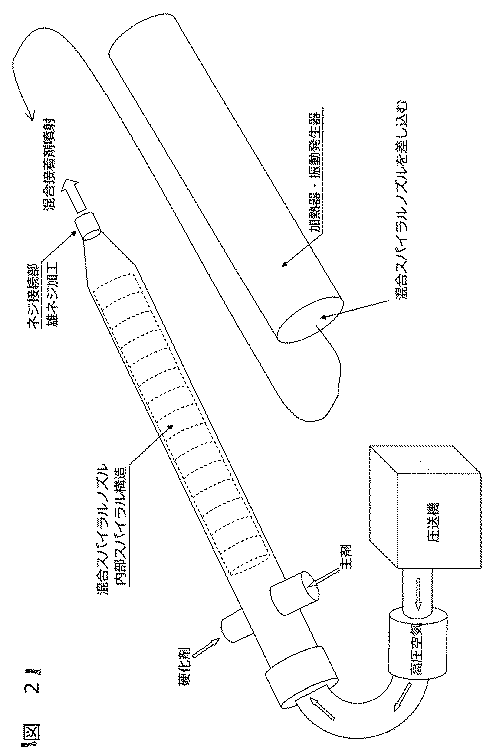

【選択図】図２
【請求項１】
コンクリート構造体に発生した連続ひび割れ部の最下側部にノズル挿入用孔明を設ける。
【請求項２】
連続ひび割れ先端部を解放する様ひび割れ表面に密着した漏れ止テーピングを行う。資料１参照
【請求項３】
請求項１のノズル孔明部に圧送空気噴射ノズルを装着し、圧送空気を噴射し粉状の汚れを除去する。
【請求項４】
請求項３で粉状汚れを除去した後、同一ノズルから補強接着剤を圧送し、各ひび割れ先端部から圧送接着剤が溢れる状況を確認した後、接着剤の圧送を終了。
【請求項５】
接着剤硬化確認後、請求項２で取り付けた漏れ止密着テーピングを除去するし、圧送ノズルも同時に撤収する。コンクリートひび割れ部補強技術。
- 代表図面
